Manual de uso Peruzzo Firenze Porta bicicleta

Manual de uso

Copyright © 2014 Peruzzo Italy - MADE IN ITALY4/12

660_FIRENZE_02/02/15

I F

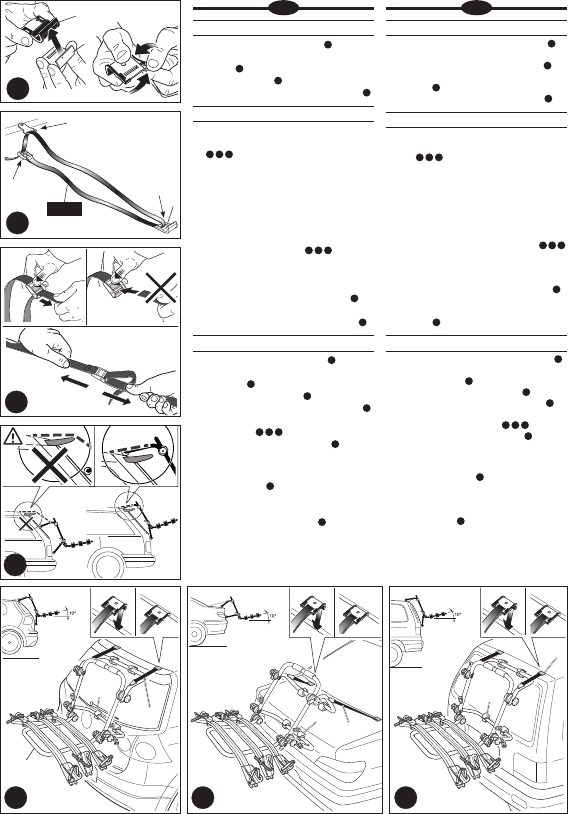

MONTAGGIO CINGHIE F1 SUPERIORI

1. Inserire le protezioni H nei ganci G, .

2. Assemblare le cinghie F1 (superiori) sul portabici

come da facendo attenzione al giusto verso di

entrata nella fibbia

.

3. Verificare la tenuta delle cinghie strattonandole, .

FISSAGGIO DEL PORTACICLO

1. Pulire le parti della carrozzeria che verranno a con-

tatto con gli appoggi P in gomma del portaciclo,

.

2. Appoggiare il portaciclo sull’auto e agganciare le

cinghie F1 sul bordo superiore del portellone

oppure al bordo anteriore del cofano. Aggiustare

l’altezza del portaciclo tirando le cinghie fino a rag-

giungere il corretto posizionamento.

3. Aggiustare l’arco poggiabici D in modo che risulti

inclinato verso l’alto di almeno 10° rispetto al piano

orizzontale come mostrato in .

4. Per veicoli con spoiler, le cinghie superiori F1 non

devono essere a contatto con lo spoiler stesso perché

potrebbero provocare danneggiamenti. Procedere

quindi al fissaggio corretto come mostrato in .

5. Con auto provviste di barre longitudinali (railing),

preferire l’aggancio della cinghia F1 come da .

MONTAGGIO CINGHIE F2 LATERALI

1. Inserire le protezioni H nei ganci G , .

2. Assemblare le cinghie F2 (laterali) sul portabi-

ci come da facendo attenzione al al giusto

verso di entrata nella fibbia .

3. Verificare la tenuta delle cinghie strattonandole, .

4. Inserire i ganci G delle cinghie F2 ai lati di portel-

lone o cofano, .

5. Tirare applicando una forza di 2,5 Nm, .

⚠

ATTENZIONE

I ganci di fissaggio G

, seppur provvisti della prote-

zione, a contatto con vetro o plastica possono causare

rotture o ammaccature, in tal caso utilizzare l’adattato-

re I, se incluso, e seguire lo schema . Nella lista di

adattabilità auto sono segnalati i casi in cui si deve usare

l’adattatore I (nel caso in cui l’adattatore I non fosse

incluso nella confezione, potete acquistarlo separata-

mente presso il punto vendita).

3

4

5

5

7 8 9

7 8 9

6

10

3

11

5

5

13 14 15

16

11

12

MONTAGE DES SANGLES SUPERIEURES F1

1. Insérer les protections H dans les crochets G ,

.

2. Assembler les sangles supérieures F1 sur le

porte-vélos, comme indiqué sur le schéma , en

faisant attention à les insérer par le bon côté de

la boucle

.

3. Vérifier la tenue des sangles en tirant dessus

.

FIXATION DU PORTEVELO

1. Nettoyer les parties de la carrosserie qui seront en

contact avec les appuis caoutchouc P du porte-

vélo, .

2. Poser le porte-vélos sur la voiture et accrochez les

sangles F1 sur le bord supérieur du hayon au sur

le bord antérieur du coffre. Ajustez la hauteur du

porte-vélos en en tirant les sangles jusqu’à ce que

vous atteigniez la position correcte.

3. Ajustez l’arc porte-vélos D de manière à ce qu’il

soit incliné vers le haut d’au moins 10° par rapport

au plan horizontal comme on le voit sur les .

4. Pour les véhicules avec spoilers, les sangles supé-

rieures F1 ne doivent pas être en contact le spoiler

parce que cela pourrait causer des dommages.

Procéder donc à la fixation comme indiqué sur .

5. Les véhicules pourvus de barres de toit (railing),

optez pour l’accroche de la sangle F1 comme indi-

qué sur la .

MONTAGE DES SANGLES LATERALES F2

1. Insérer les protections H dans les boucles G , .

2. Assembler les sangles latérales F2 sur le porte-vé-

los comme indiqué en faisant attention à les

insérer par le bon côté de la boucle .

3. Vérifier la tenue des sangles en tirant dessus, .

4. Insérez les boucles G des sangles F2 sur les côtés

de la porte arrière ou du coffre, .

5. Tirer en exerçant une force de 2,5 Nm, .

⚠

ATTENTION

Les boucles de fixation G , même si pourvues de

protection, peuvent, au contact du verre ou du plas-

tique, abîmer ou tâcher la carrosserie. Si tel est le cas

vous devez utiliser l’adaptateur I s’il est inclus, et vous

reportez au schéma . Vous trouverez dans la liste

auto tous les cas pour lesquels vous devez utilisez

l’adaptateur I (si cet adaptateur I n’était pas fourni

avec les éléments du porte-vélos, vous devez l’achetez

séparément chez votre revendeur).

3

4

5

5

7 8 9

7 8 9

6

10

3

11

5

5

13 14 15

16

11

12

1

OK

4

F

1

G

G

H

1

1

2

3

2

3

3

6

5

1

2

F1

7 8 9

P

P

P

D

F1

F1
