Manual de uso Peruzzo Firenze Porta bicicleta

Manual de uso

Copyright © 2014 Peruzzo Italy - MADE IN ITALY6/12

660_FIRENZE_02/02/15

I F

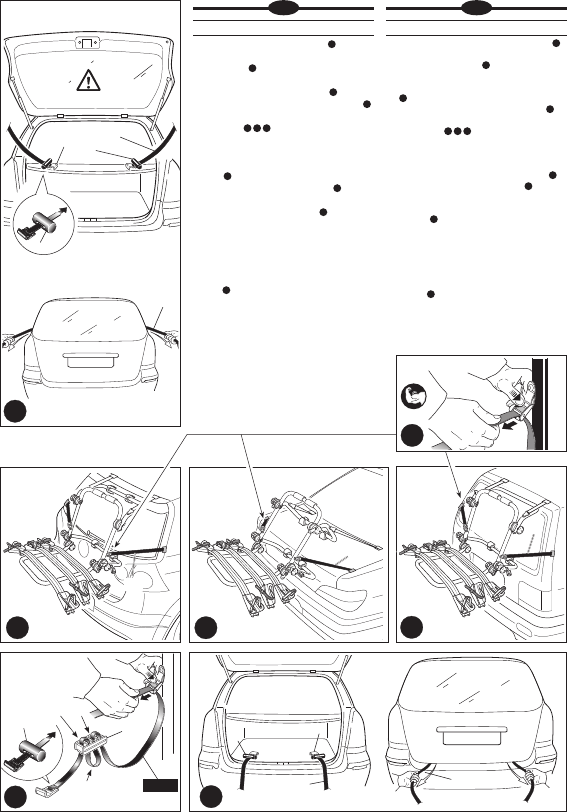

MONTAGGIO CINGHIE F3 INFERIORI

1. Inserire le protezioni H nei ganci G , .

2. Assemblare le cinghie F3 (inferiori) sul portabi-

ci come da facendo attenzione al corretto

passaggio della cinghia sul tensionatore R e al

giusto verso di entrata nella fibbia, .

3. Verificare la tenuta delle cinghie strattonandole, .

4. Agganciare le cinghie F3 nella parte inferiore del

portellone, . Tirare forte.

5. Non posare la parte inferiore del portaciclo sulle

parti orizzontali della carrozzeria o su paraurti.

Tenere il portabici in sospensione come mostra-

to in .

6. Tirare applicando una forza di 2,5 Nm , .

7. Se l’auto è provvista di gancio per traino, fissare la

cinghia F3 destra come da figura .

⚠

ATTENZIONE

In alcuni casi la parte inferiore del portellone/cofano è

sprovvista di bordatura per fissare il gancio. In questo

caso utilizzare l’adattatore I, se incluso, e seguire lo

schema (nel caso in cui l’adattatore I non fosse

incluso nella confezione, potete acquistarlo separata-

mente presso il punto vendita).

3

17

5

5

20 21 22

19

23

24

18

MONTAGE DES SANGLES INFERIEURES F3

1. Insérer les protections H dans les crochets G , .

2. Assembler les sangles inférieures F3 sur le porte-vé-

los comme indiqué sur la , en faisant attention

à insérer correctement la sangle dans le tendeur

R et par le bon côté d’introduction de la boucle,

.

3. Vérifier la tenue des sangles en tirant dessus, .

4. Insérer les sangles F3 dans la partie inférieure du

coffre/hayon, . Tirer fort.

5. En aucun cas vous ne devez poser la partie infé-

rieure du porte-vélos sur les parties horizontales

de la carrosserie ou sur les pare-chocs. Tenir le

porte-vélos en suspension comme indiqué .

6. Tirer en exerçant une force de 2,5 Nm, .

7. Si le véhicule est pourvu d’un attache-remorque,

fixez la sangle F3 du côté droit comme indiqué

sur la fig. .

⚠

ATTENTION

Dans certains cas la partie inférieure du hayon/coffre

n’a pas de bordure pour fixer la boucle. Dans ce cas,

utiliser l’adaptateur I, s’il est inclus, et vous reportez

au schéma (si cet adaptateur I n’était pas fourni

avec les éléments du porte-vélos, vous devez l’achetez

séparément chez votre revendeur).

3

17

5

5

20 21 22

19

23

24

18

F2

F2

F2

13 14

15

17

G

I

F3

18

F

3

1

2

3

4

R

I

F3

F2

G

I

I

F2

12

16

1

2
