Manual de uso Rainbird Rain Gun F3002 Aspersor

Manual de uso

Cuadro 1 –

Datos de desempeño

Ejemplo (véase el área sombreada):

Usted tiene 60 PSI y una boquilla de 14 mm; el cuadro

recomienda la configuración A o B. Ello significa que su Rain

Gun

®

operará correctamente en cualquier configuración, pero

la velocidad de rotación será mayor en A que en B.

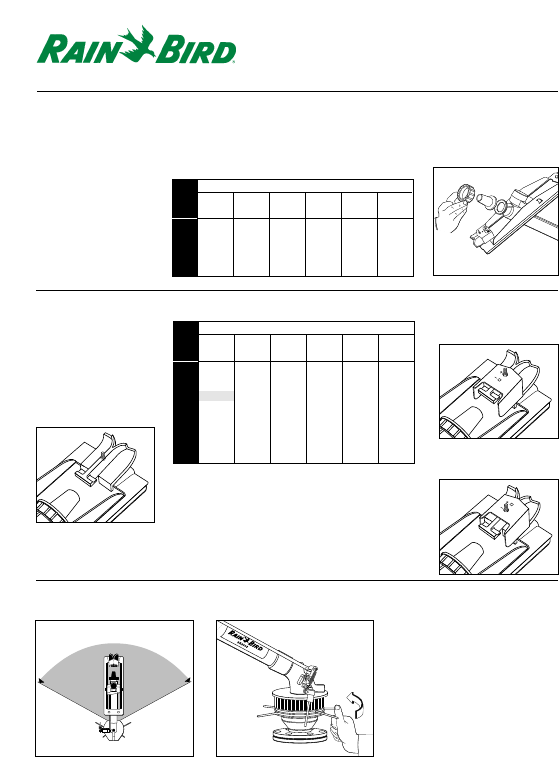

Detalles de configuración para SR3003 / F3002

Á

n

g

u

l

o

d

e

r

o

t

a

c

i

ó

n

Selección de la boquilla

Seleccione una de las seis

boquillas que se incluyen

basándose en los

requerimientos de

rendimiento, la presión del

agua (en el Rain Gun) y la

capacidad de flujo. Consulte

el Cuadro 1 y la Figura 1.

Soporte de ajuste de

la cuchara

Instale la soporte de ajuste de

la cuchara, en caso de ser

necesario, de acuerdo con lo

que indica el Cuadro 2.

Consulte las Figuras A, B y C.

Ajuste del ángulo de rotación

Solamente para el modelo de círculo parcial (SR3003), ajuste el ángulo de rotación deseado en forma manual, tal como se indica.

Figura 1

Cuadro 2 –

Soporte de ajuste de la cuchara

Figura A: La soporte no está

instalada. Brinda el máximo de

propulsión y de velocidad de rotación

con presiones bajas.

Figura 2 Figura 3

Figura B: Posición (+). Brinda una

posición intermedia para regular la

velocidad de rotación con presiones

intermedias.

Figura C: Posición (–). Brinda una

velocidad de rotación mucho menor

con presiones altas.

Datos de desempeño - Unidades Metricas

TAMAÑO DE LA BOQUILLA

(14mm) (16mm) (18mm) (20mm) (22mm) (24mm)

BARS en la

.53" .63" .71" .79" .87" .94"

Boquilla Alcance Flujo Alcance Flujo Alcance Flujo Alcance Flujo Alcance Flujo Alcance Flujo

2.8 31,4 12,5 32,0 16,4 34,4 20,9 39,9 25,9 38,4 30,4 38,4 36,8

3.4 33,2 13,9 33,8 17,9 37,8 22,9 41,8 28,2 41,5 33,6 41,8 40,2

4.1 35,1 15,0 36,6 19,5 40,5 25,0 43,0 30,9 42,7 36,8 43,3 43,9

4.8 39,9 16,4 38,4 21,1 42,7 26,8 44,5 33,4 45,4 39,8 46,0 47,5

5.5 39,0 17,5 39,0 22,5 44,5 28,9 46,6 35,7 49,1 42,7 50,6 50,9

6.2 40,8 18,6 41,1 24,1 46,0 30,9 48,5 38,2 51,2 45,7 53,3 54,5

6.9 42,7 20,0 43,0 25,7 46,9 32,7 50,0 40,4 53,6 48,6 56,1 57,9

(m) (m

3

/hr) (m) (m

3

/hr) (m) (m

3

/hr) (m) (m

3

/hr) (m) (m

3

/hr) (m) (m

3

/hr)

TAMAÑO DE LA BOQUILLA

(.55") (.63") (.71") (.79") (.87") (.94")

PSI DE

14 mm 16 mm 18 mm 20 mm 22 mm 24 mm

Presión

40 A A A A / B A / B A / B

45 A A / B A / B A / B A / B A / B

50 A / B B B B B B

60 A / B B B B B B

65 B B B B B / C B / C

75 B B B B / C B / C B / C

80 B B B / C C C C

90 B B B / C C C C

95 B B / C B / C C C C

100 B B / C B / C C C C
