Manual de uso

For warranty information please visit: kichler.com/customer-care/warranty-information/landscape-warranty

Pour de plus amples informations sur la garantie, cliquez sur le lien ci-dessous : kichler.com/customer-care/warranty-information/landscape-warranty

IS-16097-CB

We’re here to help 866-558-5706

Hrs: M-F 9am to 5pm EST

OUTDOOR USE ONLY

DOM ETRE INSTALLE A L’EXTERIEUR

INSTRUCTIONS

For Assembling and Installing Fixtures in Canada

Pour L’assemblage et L’installation Au Canada

Nous sommes là pour vous aider 866-558-5706

Heures : du lundi au vendredi, de 9h à 17h (heure de l’Est)

START

DÉMARRAGE

Fig. 5

Fig. 1

SAFETY INSTRUCTIONS

READ THIS FIRST

KEEP THESE INSTRUCTIONS

CAUTION – RISK OF SHOCK –

Disconnect Power at the main circuit breaker panel or main fusebox before

starting and during the installation.

This xture is intended for installation in accordance with the National

Electric Code (NEC) and Local code specications. Failure to adhere to these

codes and instructions may result in serious injury and/or property damage

and will void the warranty. If you are not familiar with code requirements,

installation by a certied electrician is recommended.

Instructions for adding the Hexcell Louver Part No. 16097BK

to the In-Ground Fixtures 16023CBR27, 16023CBR30, 16024CBR27,

16024CBR30, 16025CBR27 and 16025CBR30.

This item is used in conjunction with Hexcell Louver Part No. 16075BK.

INSTALLATION

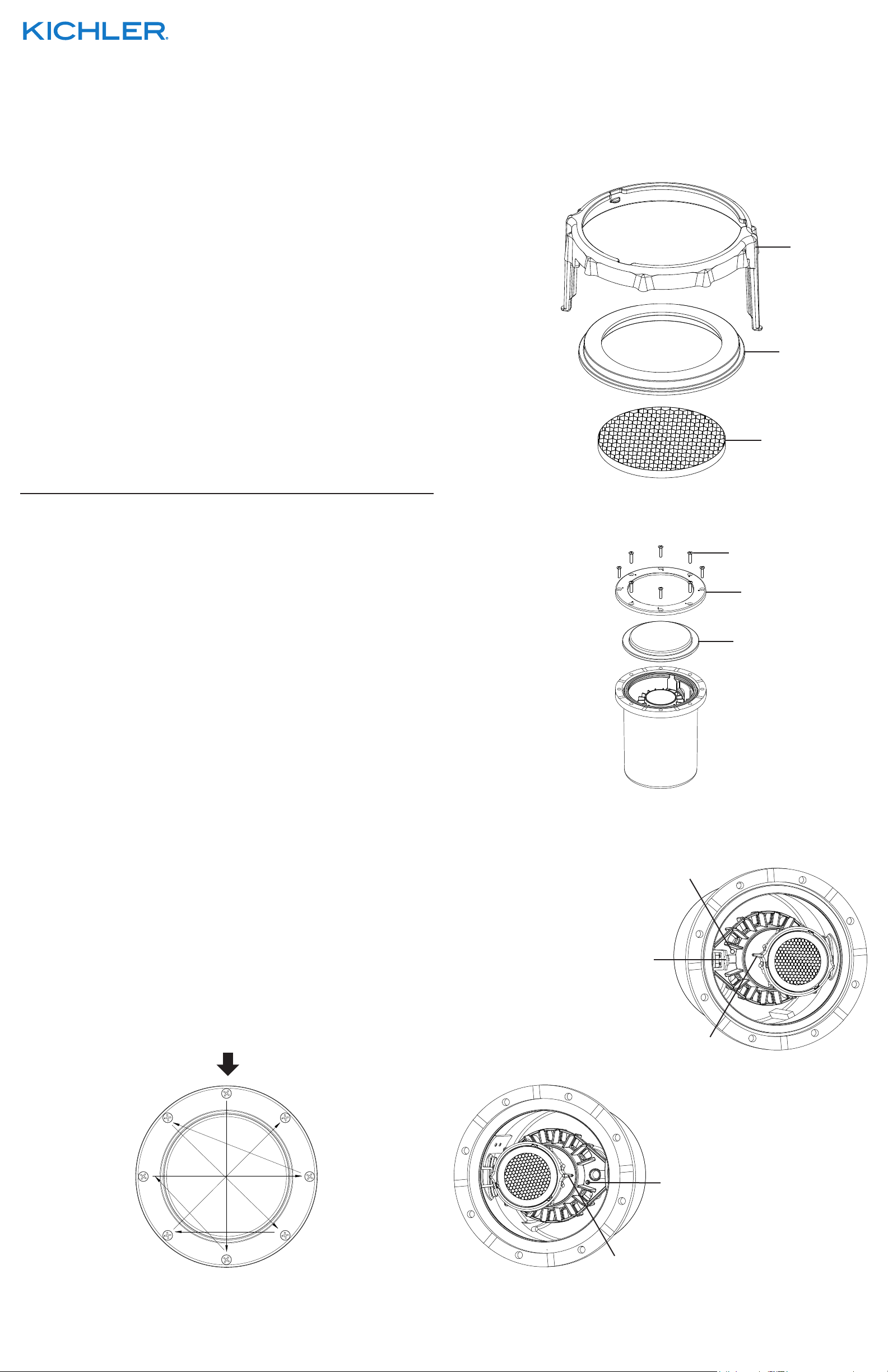

1) First assemble Hexcell Louver to retaining ring and then snap the retaining ring

with Hexcell Louver into the lens holder (see Fig. 1).

2) Remove 8 screws, trim ring and glass cover, place hardware in a secure place

(see Fig. 2).

3) First, insert leg of lens holder in mounting hole on light module closest to

programing sensor, press down until leg locks in place (see Fig. 3). Secondly,

pivot lens holder so that the other leg lines up with the other mounting hole.

Flex other leg into hole and press down until leg locks in place (see Fig. 4).

4) Once Hexcell Louver is installed, reassemble glass cover and trim ring using

the 8 screws (see Fig. 2).

5) To ensure proper sealing of unit, replace all 8 screws and hand tighten screws

to where the screw begins to engage with the housing.

6) Once all screws are in place, use the numbers on the trim ring and torque each

screw following the torqueing sequence. Tighten each screw in pattern 20-25

in-lbs (2.3-2.8 N-m) (see Fig. 5).

CONSIGNES DE SÉCURITÉ

À LIRE EN PREMIER

CONSERVER CES CONSIGNES

ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES –

Couper le courant au niveau du panneau du disjoncteur du circuit principal

ou de la boîte à fusibles principale avant de procéder à l’installation.

Cet appareil est prévu pour l’installation conformément au Code électrique

National (NEC) et les spécications du code Local. Ne pas respecter ces

codes et instructions peut entraîner des blessures graves et/ou des

dommages matériels et annulera la garantie. Si vous ne connaissez pas les

exigences de ces codes, il est recommandé de coner l’installation à un

électricien certié.

Instructions sur l’ajout de la grille Hexcell réf. 16097BK aux luminaires enterrés

dans le sol 16023CBR27, 16023CBR30, 16024CBR27, 16024CBR30,

16025CBR27 et 16025CBR30.

Cet article est utilisé conjointement avec la grille Hexcell réf. 16075BK.

INSTALLATION

1) Assemblez d’abord la grille Hexcell sur la bague de retenue, et enclenchez

ensuite cette bague avec la grille Hexcell dans le support de lentille

(voir Fig. 1).

2) Retirez les huit (8) vis, l’anneau de garniture et le couvercle en verre, placez le

matériel dans un endroit sûr (voir Fig. 2).

3) Commencez d’abord par insérer le pied du support de lentille dans le trou de

montage du module d’éclairage le plus proche du capteur de programmation,

et appuyez ensuite jusqu’à ce que le pied se verrouille en place (voir Fig. 3).

Faites maintenant pivoter le support de lentille de sorte que l’autre pied soit

aligné avec l’autre trou de montage. Insérez l’autre pied dans le trou et

appuyez jusqu’à ce que le pied soit bien en place (voir Fig. 4).

4) Une fois que la grille Hexcell est installée, réassemblez le couvercle en verre et

l’anneau de garniture à l’aide des huit (8) vis (voir Fig. 2).

5) Pour garantir une bonne étanchéité, replacez les huit (8) vis et serrez-les à la

main au point où la vis commence à s’engager dans le boîtier.

6) Unefoisquetouteslesvissontenplace,utilisezleschi󰀨ressurl’anneaude

garniture et serrez chaque vis en suivant la séquence de serrage. Serrez les

vis comme suit 20-25 po-lb (2,3-2,8 N-m) (voir Fig. 5).

Fig. 3

Fig. 4

Fig. 2

LENS HOLDER

SUPPORT DE

LENTILLE

RETAINING RING

BAGUE DE

RETENUE

HEXCELL LOUVER

GRILLE HEXCELL

SCREWS

VIS

TRIM RING

ANNEAU DE GARNITURE

GLASS COVER

COUVERCLE EN VERRE

MOUNTING HOLE ON LIGHT MODULE

TROU DE MONTAGE DU MODULE

D’ÉCLAIRAGE

PROGRAMMING SENSOR

CAPTEUR DE

PROGRAMMATION

LENS HOLDER LEG

PIED DU SUPPORT DE

LENTILLE

LENS HOLDER LEG

PIED DU SUPPORT DE

LENTILLE

MOUNTING HOLE ON LIGHT MODULE

TROU DE MONTAGE DU MODULE

D’ÉCLAIRAGE
