更換保險絲

如果保險絲燒斷，請檢查電源連接並更換兩個保險絲。

若保險絲更換後又被燒斷，則可能是內部故障。在這種情

況下，請向離您最近的 Sony 經銷商諮詢。

警告

當更換保險絲時，要確保使用與保險絲管座上規定安

培數一致的保險絲。切勿使用額定安培數超過附帶保險絲

安培數的保險絲，否則會損壞本機。

* 保護電路

本放大器提供一種保護電路，它在下列情況下進行動作：

— 當本機過熱時

— 當產生直流電時

— 當揚聲器端子短路時

POWER/PROTECTOR（電源保護電路）指示燈紅色亮起，

隨之本機將停機。

若發生這種情況，關掉相連接的裝置，取出磁帶或唱碟，

然後確定故障的原因。若放大器過熱，則等待本機冷卻

後再使用。

若還存在本說明書中未提及的有關本機的任何問題或

疑問，則請向離您最近的 Sony 經銷商諮詢。

Sustitución del fusible

Si el fusible se funde, compruebe la conexión de

alimentación y sustituya ambos fusibles. Si el fusible

se funde de nuevo después de sustituirlo, es posible

que exista un fallo de funcionamiento interno. En este

caso, póngase en contacto con el distribuidor Sony

más próximo.

Advertencia

Al sustituir el fusible, asegúrese de utilizar uno cuyo

amperaje coincida con el especificado en el

portafusible. No utilice nunca un fusible con un

amperaje superior al del suministrado con la unidad,

ya que podría dañarla.

* Circuito de protección

Este amplificador dispone de un circuito de

protección que se activa en los siguientes casos:

— Si la unidad se calienta excesivamente

— Si se genera corriente cc

— Si se produce un cortocircuito en los terminales

del altavoz.

El indicador POWER/PROTECTOR se iluminará en

rojo y la unidad se desactivará.

Si esto ocurre, desactive el equipo conectado,

extraiga la cinta de cassette o el disco y determine

la causa del fallo de funcionamiento. Si el

amplificador se ha sobrecalentado, espere hasta

que la unidad se enfríe antes de volver a

utilizarla.

Si desea realizar alguna consulta o solucionar algún

problema relativos a la unidad que no aparezcan en

este manual, póngase en contacto con el distribuidor

Sony más próximo.

ø 6

187

387

328

260

55

Sony Corporation 2003 Printed in Korea

XM-2165GTX

• Esta unidad está diseñada para utilizarse sólo con cc

12 V negativo a masa.

• Utilice altavoces con una impedancia adecuada.

—2 – 8 Ω (estéreo) , 4 – 8 Ω (cuando se utilizan

como amplificadores en puente).

•No conecte altavoces activos (con amplificadores

incorporados) a los terminales de altavoz de la

unidad. Si lo hace, puede dañar el amplificador y los

altavoces activos.

• Evite instalar la unidad en lugares expuestos a:

— altas temperaturas, como a la luz solar directa o

al aire caliente de la calefacción

— la lluvia o la humedad

— suciedad o polvo.

• Si aparca el automóvil bajo la luz solar directa y se

produce un considerable aumento de temperatura

en el interior, deje que la unidad se enfríe antes de

utilizarla.

• Si instala la unidad horizontalmente, asegúrese de

no cubrir las aletas con la moqueta del suelo, etc.

• Si coloca la unidad demasiado cerca de la radio o

antena del automóvil, pueden producirse

interferencias. En este caso, aleje el amplificador de

dicha radio o antena.

• Si la unidad principal no recibe alimentación,

compruebe las conexiones.

• Este amplificador de potencia emplea un circuito de

protección* para proteger los transistores y los

altavoces en caso de que dicho amplificador presente

fallos de funcionamiento. No intente someter a

prueba los circuitos de protección cubriendo el

disipador de calor o conectando cargas inadecuadas.

• No utilice la unidad si la batería se está agotando, ya

que el rendimiento óptimo de dicha unidad depende

de un buen suministro de alimentación.

• Por razones de seguridad, mantenga el volumen del

sistema de audio en un nivel moderado de forma

que sea posible oír los sonidos del exterior del

automóvil.

• Por defecto, el interruptor FILTER se encuentra en la

posición “LPF”. Al conectar el altavoz de rango

completo, ajuste el interruptor en la posición “OFF”.

使用前須知事項Precauciones

• 本機僅能在負接地 12 V 直流電下操作。

• 使用阻抗合適的揚聲器。

— 2 - 8 Ω（立體聲），4 - 8 Ω（用作橋式放大器

時）。

• 切勿將任何有源揚聲器（帶內設放大器）與本機的揚聲

器端子相連接。

如此操作會損壞放大器和有源揚聲

器。

• 避免將本機安裝在下列地方：

— 高溫，如陽光直射下或暖气設備的熱气附近

— 受雨淋或受潮的地方

— 多塵或污染的地方。

• 若您的汽車停放在陽光直射的地方，導致車內升溫過高，

則應使本機冷卻後再使用。

• 當水平臥式安裝本機時，要確保散熱片不被地毯等物蓋

住。

• 若將本機放得離汽車收音機或天線太靠近，可能產生干

擾。在這種情況下，要重新將放大器安置於遠離汽車收

音機或天線的地方。

• 若無電源供給主機，則檢查連接是否正確。

• 若放大器發生故障，本功率放大器可使用保護電路*保

護晶體管和揚聲器。切勿試圖通過覆蓋散熱裝置或連接

不適當的負荷來測試保護電路。

• 切勿使用電力不足的電池操作本機，因為本機的最佳性

能取決於良好的電源。

• 為了安全起見，要使您的汽車音響保持適當的音量，以

使您能聽到車外的聲音。

•

FILTER開關的預設位置是“LPF”。當連接全頻揚

聲器時，請設定到“OFF”位置。

3-249-790-31 (1)

Stereo Power

Amplifier

AMPLIFICADOR

Manual de instrucciones

使用說明書

Instalación

Antes de realizar la instalación

•Monte la unidad en el interior del maletero o

debajo de un asiento.

•Elija cuidadosamente el lugar de instalación

de forma que la unidad no dificulte los

movimientos normales del conductor y no

quede expuesta a la luz solar directa ni al aire

caliente de la calefacción.

•No instale la unidad debajo de la moqueta del

suelo, en cuyo caso la disipación de calor de la

misma disminuirá considerablemente.

En primer lugar, coloque la unidad donde

tenga previsto instalarla y marque sobre la

superficie del tablero de montaje (no

suministrado) las posiciones de los cuatro

orificios para los tornillos. A continuación,

perfore los orificios con un diámetro de

aproximadamente 3 mm y monte la unidad

sobre el tablero con los tornillos de montaje

suministrados. Compruebe que el grosor del

tablero de montaje sea superior a 15 mm, ya

que la longitud de estos tornillos es de 15 mm.

安裝

安裝之前

•本機可安裝在車尾行李艙內，也可安裝在座位底

下。

•要仔細地選擇安裝位置，以使本機不影嚮司機的

正常活動，也不要使本機受陽光直射或將本機置

於熱氣管道的熱源附近。

•切勿將本機安置於地板地毯下，否則本機的散熱

將大受影嚮。

首先，將本機放在您打算安裝的地方，並且在

安裝板（未提供）上標記4個螺釘孔的位置。然後

在每個標記處鑽一個 3 mm 裝配孔，用提供的安裝

用螺釘將本機安裝在安裝板上。所有安裝用螺釘都

是 15 mm 長，所以要確保安裝板的厚度在 15 mm

以上。

Ubicación y función de los controles

1 Indicador POWER/PROTECTOR

Se ilumina en verde durante el uso.

Si se activa PROTECTOR, el indicador cambiará de verde a rojo.

Si se activa PROTECTOR, consulte la guía de solución de problemas.

2 Control de ajuste LEVEL

Mediante este control se puede ajustar el nivel de entrada. Gírelo en el

sentido de las agujas del reloj si el nivel de salida del sistema de audio

para automóvil parece bajo.

3 Control de nivel LOW BOOST

Gire este control para incrementar las frecuencias alrededor de 40 Hz a un

valor máximo de 10 dB.

4 Control de ajuste de la frecuencia de corte

Ajusta la frecuencia de corte (50 – 300 Hz) para el filtro de paso bajo.

5 Interruptor de selección FILTER

Si el interruptor se encuentra en la posición LPF, el filtro se ajusta en paso

bajo.

故障排除指南

下列檢查表有助於解決您使用本機時可能遇到的大多數問題。

在使用下面的檢查表之前，請檢查連接和操作步驟是否正確。

控制器的位置和功能

1 POWER/PROTECTOR指示燈

操作時綠色亮起。

當PROTECTOR啟動時，此指示燈從綠色變為紅色。

關於PROTECTOR啟動，請查閱故障排除指南。

2 LEVEL調整控制器

用此控制器可調整輸入電平。當汽車音響的輸出電平較低時以順時針方向

轉動此控制器。

3 LOW BOOST電平控制器

轉動此控制器，將頻率從40 Hz左右放大至10 dB的最大值。

4 截止頻率調整控制器

設定低通濾波器的截止頻率（50 - 300 Hz）。

5 FILTER選擇器開關

當此開關處於LPF位置時，濾波器設定為低通。

Especificaciones

* Suministro de alimentación por impulsos

Esta unidad dispone de un regulador de potencia

incorporado que convierte la fuente de

alimentación de cc de 12 V de la batería del

automóvil en impulsos de alta velocidad

mediante un interruptor semiconductor. Estos

impulsos se incrementan mediante el

transformador incorporado de impulsos y se

dividen en fuente de alimentación positiva y

negativa antes de volver a convertirse en

corriente directa. Este sistema de suministro de

alimentación de peso ligero proporciona una alta

eficacia del suministro con una salida de baja

impedancia.

Características

•Salida máxima de potencia de 330 W por

canal (a 4 Ω).

•Esta unidad puede utilizarse como

amplificador en puente con una salida

máxima de 1 000 W.

•Es posible realizar una conexión directa con la

salida de altavoz de un sistema de audio para

automóvil si éste no está equipado con salida

de línea (Conexión de entrada de alto nivel).

•LPF (filtro de paso bajo) variable y circuito de

incremento bajo incorporados.

•Es posible realizar una conexión en modo

dual para un sistema con varios altavoces.

•Circuito de protección.

•Suministro de alimentación por impulsos*

para obtener una potencia de salida estable y

regulada.

規格

電路系統 OTL（無變壓器輸出）電路

脈衝電源

輸入 RCA 插接插口

高電平輸入連接器

輸出 揚聲器端子

通過插接插口

合適的揚聲器阻抗

2 - 8 Ω（立體聲）

4 - 8 Ω（當用作橋式放大器

時）

最大輸出 330 W × 2（在 4 Ω 時）

500 W × 2（在 2 Ω 時）

1,000 W（單聲道）

在 4 Ω 時

額定輸出（14.4 V 時的電源電壓）

165 W × 2（20 Hz - 20k Hz，

0.1 % THD，在 4 Ω 時）

200 W × 2（20 Hz - 20 kHz，

0.15 % THD，在 2 Ω 時）

400 W（單聲道）

（20 Hz - 20 kHz，0.15 %

THD，在 4 Ω 時 ）

頻率嚮應 5 Hz - 50 kHz（ dB）

輸入電平調整範圍

0.3 - 6 V（RCA 插接插口）

1.2 - 12 V（高電平輸入）

低通濾波器 50 - 300 Hz，-12 dB/oct

低頻放大 0 - 10 dB (40 Hz)

電源 12 V 直流電汽車電池

（負接地）

電源電壓 10.5 - 16 V

電源漏極 在額定輸出時為：42 A

（在 4 Ω 時）

遙控輸入：1 mA

尺寸 約 387×55×260 mm

（寬高深），不包括突出部

份和控制器

重量 約 4.0 Kg 不包括附件

提供的附件 安裝用螺釘 (4)

高電平輸入線 (1)

保護蓋帽 (1)

設計和規格若有變更，恕不另行通知。

Guía de solución de problemas

La siguiente lista le resultará útil para solucionar la mayoría de los problemas que pueda encontrar

con la unidad.

Antes de consultar la lista, examine los procedimientos de conexión y funcionamiento.

功能

•每聲道最大功率輸出為 330 W。（在 4 Ω 時）

•本機可用作最大功率輸出為 1,000 W 的橋式放

大器。

•若您的汽車音響未配備線路輸出，則可以用汽車

音響的揚聲器輸出進行直接連接（高電平輸入連

接）。

•內建可變LPF（低通濾波器）和低頻放大電路。

•可用於多揚聲器系統的雙模式連接。

•保護電路。

•穩定輸出功率用脈衝電源*。

* 脈衝電源

本機有一個內設電源穩壓器，它使用半導體轉換開關可

將 12 V 直流電汽車電池提供的電源轉換成高速脈衝。

內設脈衝變壓器可將這些脈衝逐步升高，同時這些脈衝

在被再次轉換成直流電之前被分離為正負電源。這種輕

質電源系統可提供低阻抗輸出的高效電源。

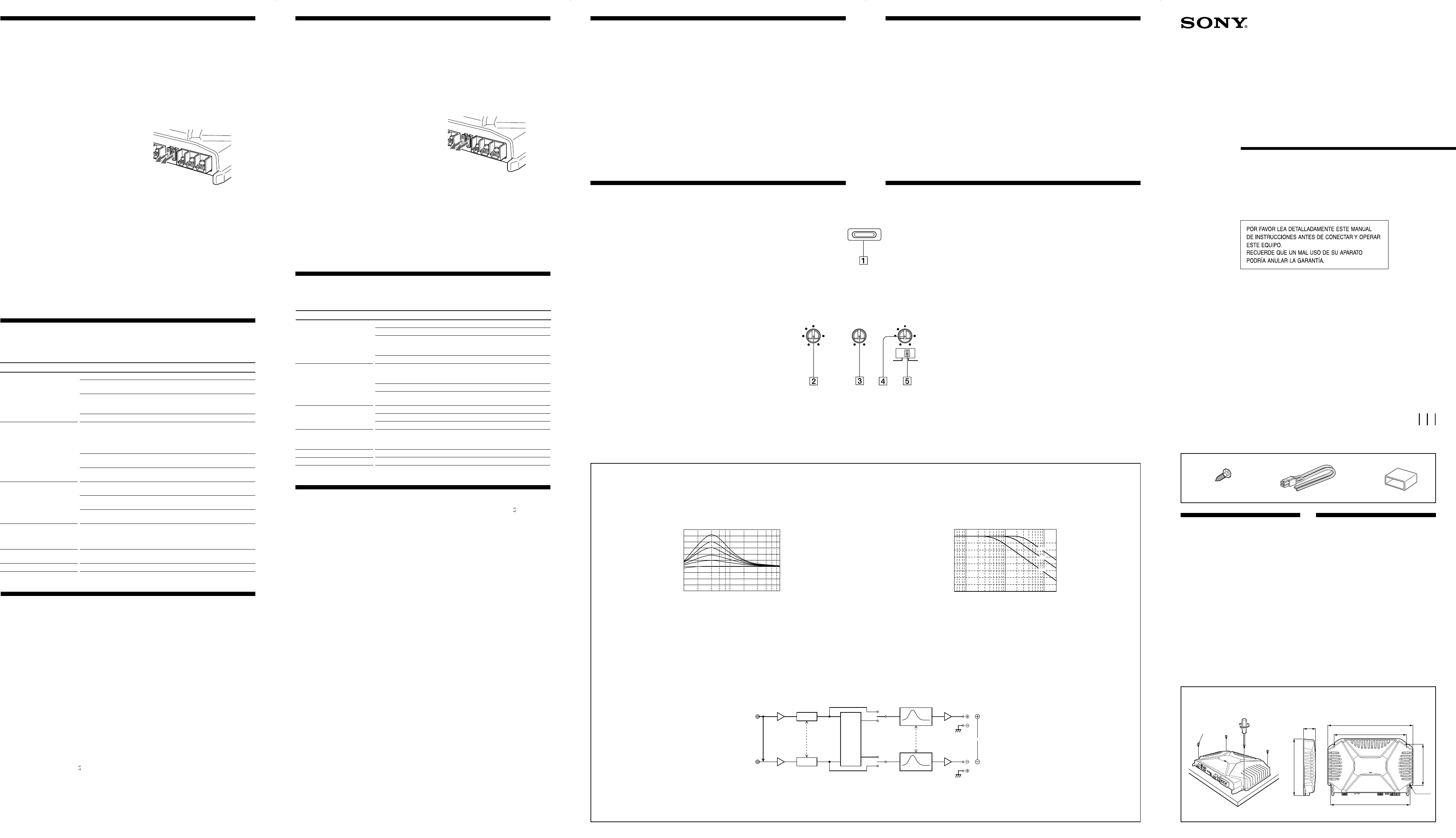

Diagrama del circuito/電路圖

Unidad: mm

單位：mm

Incremento bajo/低頻放大

Frecuencia/頻率

dB

Frecuencia/頻率

dB

Filtro de paso bajo/低通濾波器

Componentes de instalación y conexiones

安裝及線路連接用的零件

12

(× 4)

3

0.2 m

360

POWER/PROTECTOR

FILTER

OFF

LPF

LEVEL

LOW BOOST

(40Hz)

0 +10dB

6

0.3V

2

4

5.5

0.5

60

50 300Hz

170

110

260

10

10

0

40 100 1k

10

0

-10

-20

-30

-40

-50

-60

-70

-80

10 100 1k

50Hz

170Hz

300Hz

LEVEL

LPF

Normal

AMP

Power

Lch

LEVEL

Inverted

AMP

Power

Rch

BTL.

Lch

Rch

(BTL.)

LOW BOOST

LOW BOOST

ø 5 × 15

Hz Hz

Sistema de circuito

Circuito OTL

(salida sin transformador)

Suministro de alimentación por

impulsos

Entradas Tomas de pines RCA

Conector de entrada de alto nivel

Salidas Terminales de altavoz

Tomas de pines THROUGH

OUT

Impedancia adecuada del altavoz

2 – 8 Ω (estéreo)

4 – 8 Ω (si se utiliza como

amplificador en puente)

Salida máxima 330 W × 2 (a 4 Ω)

500 W × 2 (a 2 Ω)

1 000 W (monoaural) a 4 Ω

Salida nominal (tensión de suministro a 14,4 V)

165 W × 2 (20 Hz – 20 kHz,

0,1 % THD, a 4 Ω)

200 W × 2 (20 Hz – 20 kHz,

0,15 % THD, a 2 Ω)

400 W (monoaural) (20 Hz – 20

kHz, 0,15 % THD, a 4Ω)

Respuesta de frecuencia

5 Hz – 50 kHz (

dB)

Margen de ajuste de nivel de entrada

0,3 – 6 V (Tomas de pines RCA)

1,2 – 12 V (Entrada de alto nivel)

Filtro de paso bajo

50 – 300 Hz, –12 dB/oct

Incremento bajo 0 – 10 dB (40 Hz)

Requisitos de alimentación

Batería de automóvil de cc 12 V

(negativo a masa)

Tensión de suministro de alimentación

10,5 – 16 V

Consumo de energía

Con salida nominal: 42 A (4 Ω)

Entrada remota: 1 mA

Dimensiones Aprox. 387× 55 × 260 mm

(an/al/prf), componentes y

controles salientes excluidos

Masa Aprox. 4,0 kg accesorios

excluidos

Accesorios suministrados

Tornillos de montaje (4)

Cable de entrada de alto nivel (1)

Cubierta protectora (1)

Diseño y especificaciones sujetos a cambios sin

previo aviso.

Problema

El indicador POWER/PROTECTOR

no se ilumina.

• El indicador POWER/

PROTECTOR cambia de verde a

rojo.

• La unidad se calienta de forma

exagerada.

Se oye ruido del alternador.

El sonido se amortigua.

El sonido es demasiado bajo.

El sonido se interrumpe.

Causa/Solución

El fusible se ha fundido. t Sustituya ambos fusibles por unos nuevos.

El cable de puesta a masa no se ha conectado de forma segura

t Fíjelo firmemente a un punto metálico del coche.

El voltaje que se envía al terminal remoto es demasiado bajo.

• No se ha activado la unidad principal conectada. t Actívela.

• El sistema emplea demasiados amplificadores. t Utilice un relé.

Compruebe la tensión de la batería (10,5 – 16 V).

Apague el interruptor de alimentación. Se ha producido un cortocircuito en las

salidas de altavoz. t Rectifique la causa del cortocircuito.

• Utilice altavoces con una impedancia adecuada.

t 2 – 8 Ω (estéreo) , 4 – 8 Ω (cuando se utilizan como amplificadores en

puente).

Apague el interruptor de alimentación. Asegúrese de que el cable del altavoz y

el de puesta a masa estén conectados firmemente.

La unidad se calienta de forma exagerada.

• Coloque la unidad en un lugar bien ventilado.

Los cables de conexión de alimentación se encuentran demasiado cerca de los

cables de pines RCA. t Aléjelos.

El cable de puesta a masa no se ha conectado de forma segura.

t Fíjelo firmemente a un punto metálico del coche.

Los cables negativos del altavoz están en contacto con el chasis del automóvil.

t Manténgalos alejados del chasis.

El interruptor FILTER está ajustado en la posición “LPF” (filtro de paso bajo).

• Por defecto, el interruptor FILTER se encuentra en la posición “LPF”.

t Al conectar el altavoz de rango completo, ajuste el interruptor en la

posición “OFF”.

El control de ajuste de LEVEL no es apropiado. Gire el control de ajuste LEVEL

en el sentido de las agujas del reloj.

Se ha activado el protector térmico. t Reduzca el volumen.

原因解決方法

保險絲熔斷。t 換上兩個新的保險絲。

未牢固連接接地線。t 將接地線牢固固定在汽車的金屬點上。

進入遙控端子的電壓太低。

• 未打開所連接主機的電源。t 打開主機電源。

• 系統採用了過多的放大器。t 請使用繼電器。

檢查電池電壓（10.5 - 16 V）。

關閉電源開關。揚聲器輸出短路。t 糾正短路。

• 使用阻抗合適的揚聲器。

t 2 - 8 Ω（立體聲），4 - 8 Ω（用作橋式放大器時）。

關閉電源開關。確保揚聲器導線和接地線連接牢固。

裝置異常發熱。

• 確保將裝置放置在通風良好的位置。

電源連接線太靠近RCA針形導線。t 將電源連接線遠離RCA針形導線。

未牢固連接接地線。t 將接地線牢固固定在汽車的金屬點上。

揚聲器導線的負極觸到汽車外殼。t 將此導線與汽車外殼分開。

FILTER開關設定在“LPF”位置。

• FILTER開關的預設位置是“LPF”。

t 當連接全頻揚聲器時，請設定到“OFF”位置。

LEVEL調整控制不適當。順時針方向轉動LEVEL調整控制器。

熱保護裝置啟動。t 減小音量。

問題

POWER/PROTECTOR指示燈不亮。

• POWER/PROTECTOR指示燈從綠色變

為紅色。

• 裝置溫度異常升高。

聽到交流聲。

聲音降低。

聲音太輕。

聲音中斷。

1

Puntuación

Más sobre este manual

Entendemos que es bueno tener un manual en papel para tus Sony XM-2165GTX Amplificador para coche. Siempre puedes descargar el manual desde nuestro sitio web e imprimirlo tú mismo. Si deseas tener un manual original te recomendamos contactar con Sony. Es posible que puedan proporcionar un manual original. ¿Estás buscando el manual de tu Sony XM-2165GTX Amplificador para coche en otro idioma? Elija su idioma preferido en nuestra página de inicio y busque el número de modelo para ver si lo tenemos disponible.

Especificaciones

Todos los manuales para Sony Amplificadores para coche
Más manuales de Amplificadores para coche
